橡膠布線氣囊體的簾線分布特征如下。

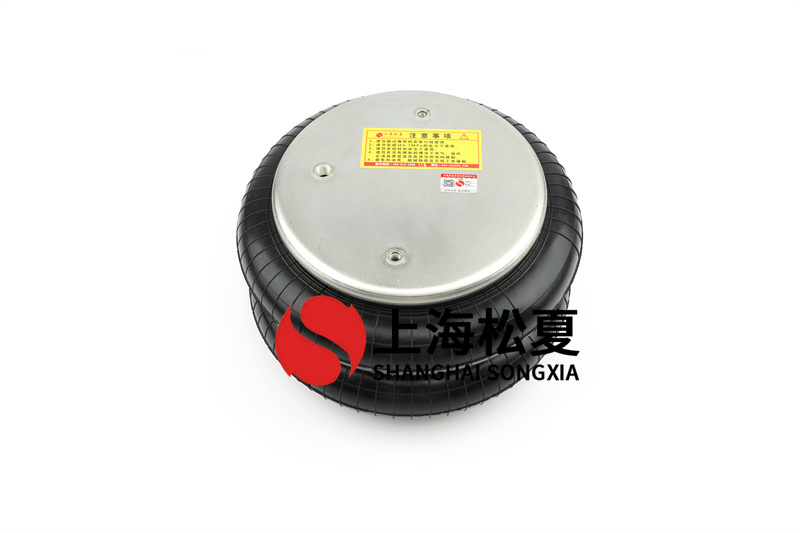

CD型空氣彈簧

(1)簾線層為偶數,任一點的簾線總是以土β簾線角成雙地分布在子午線的對稱位置上，是變化的，而且是平行圓半徑r的函數，即β=B()。

(2)由于簾線采用的是長尼龍或長聚酯，由持續性可知通過每行圓法斷面的簾線總量相同。由于平行圓半徑是變化的，因此簾線密度也是變化的。

CD型空氣彈簧

因此，空氣彈簧的幾何、材料與負荷都是軸對稱的。又因?yàn)榭諝鈴椈珊穸纫话爿^薄，因此結構分析時可以假設:

①空氣彈簧的囊體及其各單層均處于廣義平面應力狀態:

②忽略簾線空氣彈簧的囊體彎曲和扭轉剛度的影響。

CD型空氣彈簧

由此假設，空氣彈簧體就變成了薄膜，即將簾線空氣彈簧體簡化成為一個處于廣義平面應力狀態的軸對稱薄殼結構，其典型幾何結構和坐標系。取殼體的主子午線斷線m.平行圓線斷線c與垂直殼體中面向外法線n構成局部參考斜角。

以上就是上海松夏減震器有限公司為大家?guī)?lái)的橡膠布線氣囊體的簾線分布特征的詳細介紹，希望對大家有所幫助，歡迎各位前來咨詢，我們誠摯邀請您。
